Zodra een machine meer dan een paar cilinders aanstuurt, wordt een rij losse magneetventielen met al hun bedrading en slangen al snel onoverzichtelijk. Een ventieleiland lost dat op: het bundelt meerdere ventielen op een gemeenschappelijke persluchttoevoer en een gedeelde elektrische aansluiting. Dat scheelt bedrading, ruimte en montagetijd, en maakt centrale diagnose mogelijk.

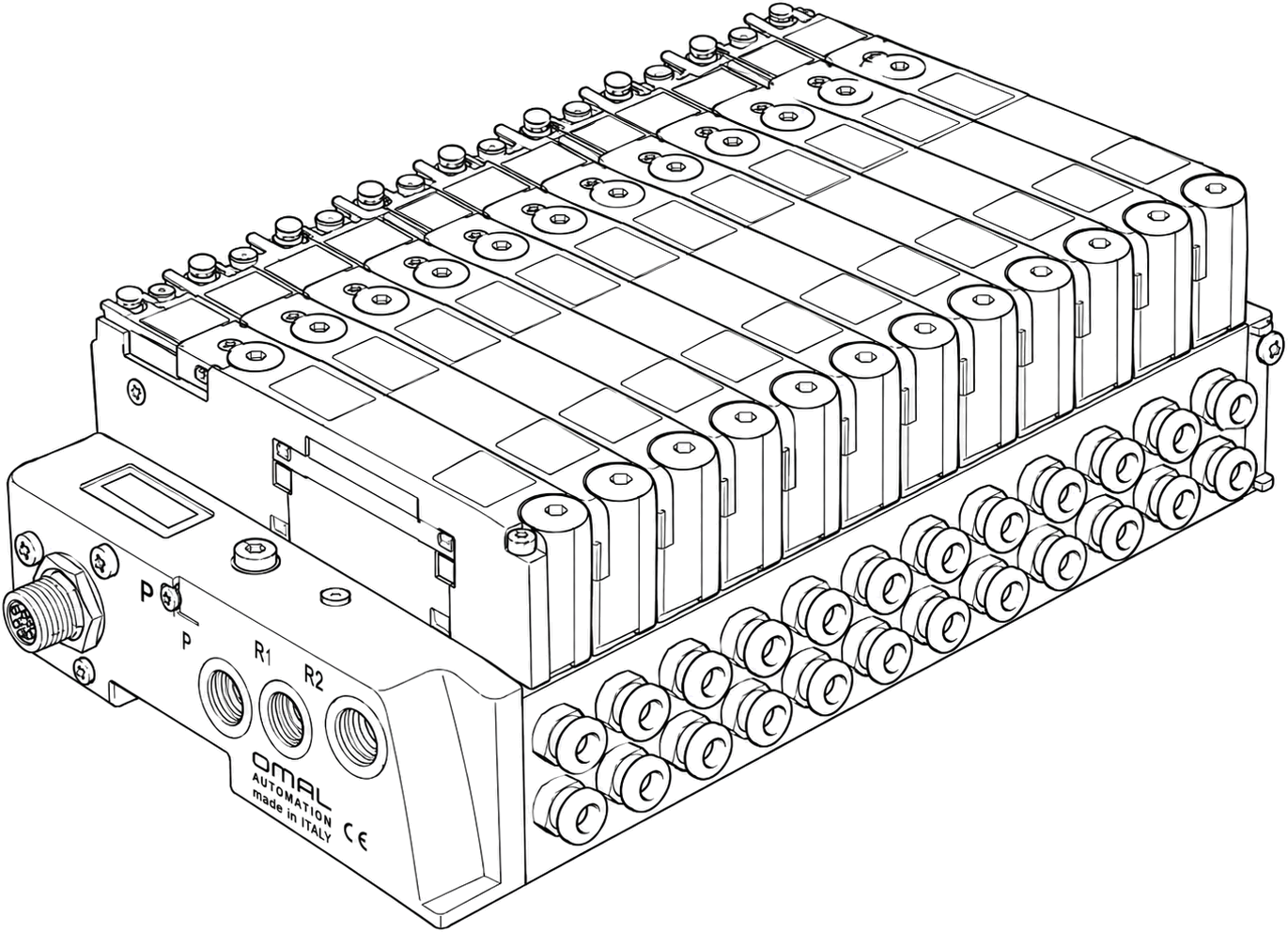

Een ventieleiland is een samenstel van meerdere ventielen op een gemeenschappelijke basis. De perslucht wordt een keer aangevoerd en intern verdeeld, en de elektrische aansturing loopt via een enkele aansluiting in plaats van losse draden per ventiel. U breidt het eiland uit met het aantal ventielen dat de machine vraagt.
| Voordeel | Toelichting |
|---|---|
| Minder bedrading | Een aansluiting voor het hele eiland in plaats van draden per ventiel |
| Minder slangwerk | Een centrale luchttoevoer die intern wordt verdeeld |
| Compact | Alle ventielen bij elkaar op een plek |
| Centrale diagnose | Storingen per ventiel zichtbaar, vaak met LED-signalering |
| Snel uit te breiden | Ventielen toevoegen of verwisselen zonder de hele opbouw te wijzigen |
Een ventieleiland wordt op twee manieren aangestuurd. Bij een multipoolaansluiting loopt er een enkele kabel met meerdere aders naar de besturing. Bij een veldbusaansluiting praat het eiland via een industrieel netwerk met de PLC, bijvoorbeeld Profinet, EtherNet/IP, EtherCAT, Profibus of IO-Link. Een veldbus vereist minder bekabeling en geeft meer informatie terug, zoals diagnose per ventiel.
Het EB80-systeem van Metal Work is een modulair, uitbreidbaar ventieleiland: u stelt het samen uit ventielen, voedingen en modules en stuurt het aan via multipool of veldbus. Voor toepassingen die maar een paar ventielen nodig hebben zonder uitgebreide signaalverwerking is er de compacte variant BOXI.
Een samenstel van meerdere ventielen op een gemeenschappelijke basis, met een gedeelde luchttoevoer en een enkele elektrische aansluiting. Dat scheelt bedrading, ruimte en montagetijd.
Zodra u meerdere ventielen centraal aanstuurt. Bij losse ventielen lopen bedrading en slangwerk snel op; een eiland houdt dat overzichtelijk.
Multipool gebruikt een kabel met meerdere aders naar de besturing. Veldbus praat via een industrieel netwerk met de PLC, met minder bekabeling en meer terugmelding zoals diagnose per ventiel.
Dat hangt van het systeem af. De compacte BOXI-variant van het EB80-systeem biedt plaats voor maximaal 4 ventielen; het modulaire EB80 is veel verder uitbreidbaar.
Ja, bij eilanden met diagnose. Het EB80-systeem meldt bijvoorbeeld onderbreking, overbelasting en kortsluiting met LED-signalering.
