Een drukschakelaar geeft een elektrisch signaal zodra de druk een ingestelde waarde bereikt. Daarmee bewaakt en stuurt hij een proces: een pomp die aanslaat bij te lage druk, een alarm bij te hoge druk of een machine die stopt als de perslucht wegvalt. Het is een eenvoudig maar onmisbaar onderdeel van veel installaties.
De druk werkt op een meetelement, meestal een membraan of een zuiger. Bereikt de druk het ingestelde niveau, dan beweegt dat element en bedient het een schakelcontact. Dat contact geeft een signaal door aan de besturing, bijvoorbeeld om een pomp in of uit te schakelen. Bij een elektronische uitvoering meet een sensor de druk en stuurt de elektronica de uitgang.
Twee begrippen zijn essentieel. Het schakelpunt is de druk waarbij de schakelaar schakelt. De hysterese is het verschil tussen het in- en uitschakelpunt: de schakelaar schakelt bijvoorbeeld in bij 6 bar en pas weer uit bij 5 bar. Die marge voorkomt dat de schakelaar bij kleine drukschommelingen rond het schakelpunt snel aan en uit klappert.
| Begrip | Betekenis |
|---|---|
| Schakelpunt | De druk waarbij de schakelaar schakelt |
| Hysterese | Het verschil tussen in- en uitschakelpunt |

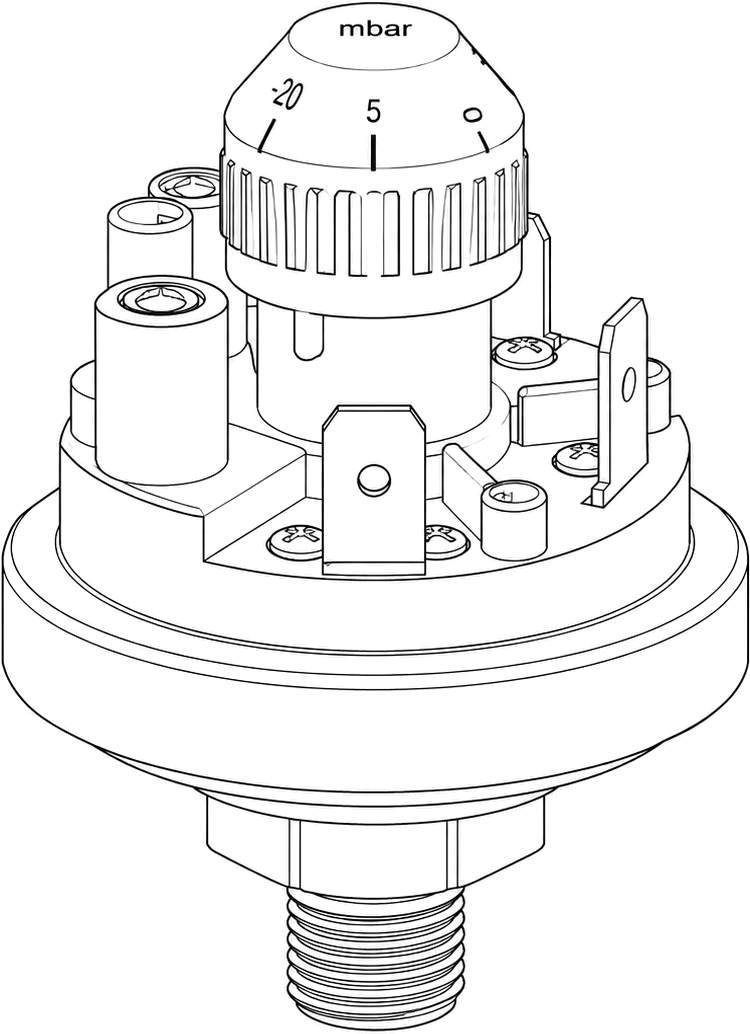

Een drukschakelaar is mechanisch of elektronisch. Een mechanische schakelaar is robuust en heeft geen voeding nodig; een elektronische is nauwkeuriger en flexibeler in te stellen. De volledige vergelijking leest u in Drukschakelaar: mechanisch of elektronisch?.
Een component dat een elektrisch signaal geeft zodra een ingestelde druk wordt bereikt, om een proces te bewaken of te sturen.
De druk werkt op een membraan of zuiger. Bij het ingestelde niveau beweegt dat element en bedient het een schakelcontact dat een signaal doorgeeft.
Het verschil tussen het in- en uitschakelpunt. Die marge voorkomt dat de schakelaar bij kleine drukschommelingen snel aan en uit schakelt.
Mechanisch is robuust en heeft geen voeding nodig; elektronisch is nauwkeuriger en flexibeler instelbaar. De keuze hangt af van de eisen.
Voor pompbesturing, bewaking met alarm of stop bij te hoge of lage druk, en beveiliging zoals een machine stoppen bij wegvallende perslucht.
Met de online configuratoren van SUCO en Beck selecteert u eenvoudig het juiste drukbereik, de aansluiting, het contacttype en eventuele opties. Zo vindt u snel de drukschakelaar die bij uw toepassing past.
